首先介紹一下汽車轉向驅動橋的主要功能：具有轉向和驅動兩種功能。既具有一般驅動橋的基本部件，還具有轉向橋特有的主銷等。載貨車的轉向一般都是前橋轉向、后橋驅動，現在我們主要分析一下汽車后橋的主要組成和作用。

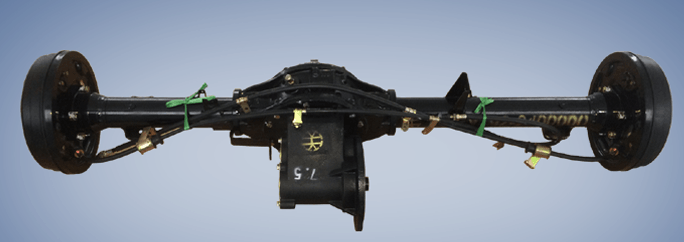

       汽車后橋驅動橋的結構組成既具有一般驅動橋所具有的主減速器、差速器及半軸；也具有一般轉向橋所具有的轉向節殼體、主銷和輪轂等。它與單獨的驅動橋、轉向橋相比，其不同之處是，由于轉向所需要半軸被分為兩段，分別叫內半軸(與差速器相連接)和外半軸(與輪轂連接)，二者用等角速萬向節連接起來。同時，主銷也因此分成上下兩段，分別固定在萬向節的球形支座上。后橋轉向節軸頸做成空心，以便外半軸從中穿過。轉向節的連接叉是球狀轉向節殼體，既滿足了轉向的需要，又適應了轉向節的傳力。轉向驅動橋廣泛地應用到全輪驅動的越野汽車上。

      汽車后橋轉向驅動橋的工作過程是后驅動橋的中部裝有主減速器和差速器。內半軸和外半軸通過等角速萬向節連接在一起，外半軸的端部制有花健，它和半軸凸緣相嚙合。

          當前橋驅動時，轉矩由主減速器、差速器傳給內半軸、萬向節、外半軸和半軸凸緣，最后傳遞到輪轂，驅使車輪旋轉。轉向節由轉向節軸頸和轉向節外殼用螺栓連接成整體。轉向節軸頸上裝有兩個輪轂軸承，以支承輪轂；轉向節軸頸內孔壁內壓裝有襯套，以支承外半軸。在轉向節外殼的上下兩端分別裝有上下兩段主銷的加粗部分，并用止動銷止動，在轉向節外殼上端裝有轉向節臂，在轉向節外殼下端裝有下蓋。潤滑脂由上、下油嘴注入后，分別進入主銷中心油道，再?gòu)膬蓚€(gè)側孔出來進入主銷與襯套之間，實現潤滑。汽車轉向時，轉向直拉桿拉動轉向節臂帶動轉向節繞主銷擺動，這時轉向輪即可隨之偏轉，從而實現汽車的轉向。
